UVW平臺
品牌: HEPHAIST
應用: 視覺對位
使用環境溫度: 0~40℃
使用環境濕度: 20%~80%RH 無結露
使用環境: 室內,無腐蝕性氣體、易燃性氣體、油、粉塵
特點: 高精度、高剛性、高承載
市場價: 0.0
產品詳情

 NAF3系列超薄視覺對位平臺結構特點:

與傳統的三層式結構的XYθ結構相比,本品采用三個驅動軸裝置在同一平面內的結構設計,實現了XYθ運動超薄、低重心的結構設計。且中間滑動部份采用上下面夾緊兩個軸承的[預緊雙滑動]結構設計,使小體積也具有高承載、運行平滑的特性。

 預緊雙滑動結構圖:

 產品特性:

1、超薄結構

通過將三個驅動軸安裝于同一平面內,實現結構簡單、超薄的結構特性。

2、高剛性

由于負載安裝不平衡時而產生的側向扭力及壓力過大而產生的垂直負荷,可能使普通的三點支撐結構變形。本品采用[預緊雙滑動]設計,消除了以上因素對運動的影響,増加結構穩定性及產品承載力。同時,也消除了以上因素等對驅動軸產生的不良影響,使平臺具有高剛性,定位精度不受負載變化影響的特點。

3、客戶可跟據需要設定旋轉中心

三個驅動軸安裝于同一平面的結構設計,使得產品具有了可任意設定旋轉中心的特性。從而方便客戶按照實際需要設置旋轉中心。

 動作原理:

通過安裝于同一平面的三個驅動軸的運動,實現定位要求。

(以下圖示均以平臺回零后的初始位置為基準)



產品參數(特別提示:尊敬的客戶,為保障您的項目成功率,以及您的利益,請盡量讓我們配合你們選型,因為您最了解您的項目要求,而我們最了解我們馬達性能,所以兩者結合才能確保選型無誤,你可以通過郵件、電話或者點擊本頁最下方左側‘選型計算’填寫相關技術要求供我們為您選型)

型號
NAF3C-10NAF3C-16KNAF3C-20


行程

X軸:±2mm
Y軸:±2mm
θ軸:±2°
X軸:±5mm
Y軸:±5mm
θ軸:±3°
X軸:±3mm
Y軸:±3mm
θ軸:±3°
上臺面尺寸
100mm x 100mm160mm x 160mm200mm×200mm
底面尺寸
120mm x 120mm170mm x 170mm220mm x 220mm
高度
35mm45mm65mm
重復定位精度
±1.0μm以內±0.7μm以內±1μm以內
無效行程
3.0μm以內2.0μm以內2.0μm以內
靜載荷
200N1000N2000N
動載荷
100N300N600N
平行度
30μm
額定速度
5mm/s
最速度
10mm/s
電機型號
PK513PATS3664N16E2TS3667N1E2
絲杠導程
1mm
驅動器型號
MC-0514-NF-3L
分辨率*2
0.2μm/pulse
傳感器型號
PM-L24
平臺材料
鐵:低溫鍍黑鉻處理 鋁:黑色陽極氧化處理
重量
2.2kg6kg14kg
潤滑脂
低發塵油脂


型號
NAF3C-30NAF3C-40
行程
X軸:±3mm
Y軸:±3mm
θ軸:±3°
X軸:±3mm
Y軸:±3mm
θ軸:±3°
上臺面尺寸
300mm x 300mm400mm x 400mm
底面尺寸
320mm x 320mm400mm x 400mm
高度
70mm80mm
重復定位精度
±1.0μm以內±0.7μm以內
無效行程
2.0μm以內2.0μm以內
靜載荷
4000N6000N
動載荷
1000N1000N
平行度
30μm
額定速度
5mm/s
最大速度
10mm/s
步進電機型號
PK546PA
伺服電機型號
HG-KR053(50W)
驅動器型號
步進驅動:MC-0514-NF-3L / 伺服驅動:MR-J4-10A
絲杠導程
2mm
分辨率*2
步進:0.2μm/pulse  伺服:0.1μm/pulse
傳感器型號
PM-L24
平臺材料
鐵:低溫鍍黑鉻處理 鋁:黑色陽極氧化處理
重量
44kg
60kg
潤滑脂
低發塵油脂


*1.步進電機驅動器為集電極開路型,如果您需要差分型,請與我們聯系;

*2.此值為默認設置時的值;

*3.本品安裝于運動部件上時,上述值不適用。

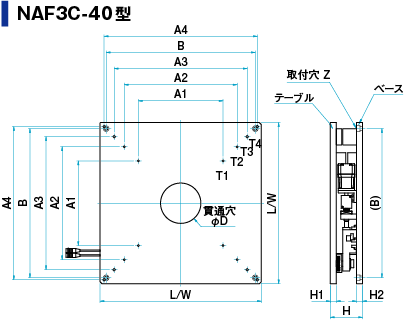

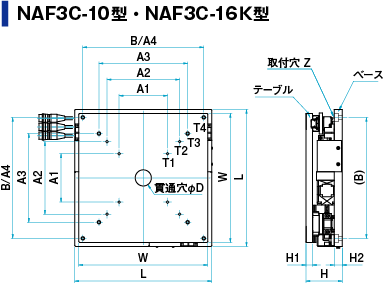

 尺寸圖:

型號
H
H1
H2
L
B
Z
W
A1
T1
NAF3C-10
35
6
6
120
110
4-5.5通孔 φ8沉頭深4.410
20
4-M2深6
NAF3C-16K
45
8
10
170
150
4-5.5通孔 φ9沉頭深5.4160
60
4-M4深6
NAF3C-20
65
10
10
220
180
4-6.6通孔 φ11沉頭深6.4
200
90
4-M4深10
NAF3C-30
70
12
12
320
280
4-6.6通孔 φ11沉頭深6.5
300
90
4-M4深12
NAF3C-40
80
15
15
400
370
4-9通孔 φ14沉頭深8.6
400
210
4-M6深15


型號
A2
T2
A3
T3
A4
T4
φDM
NAF3C-10
60
4-M3深690
4-M4深6-
-
-
-
NAF3C-16K
90
4-M4深8110
4-M5深8150
4-M5深820
-
NAF3C-20
110
4-M4深10180
4-M6深10-
-
25
-
NAF3C-30
210
4-M6深12280
4-M6深12-
-
60
-
NAF3C-40
280
4-M6深15330
4-M8深15380
4-M8深15100
-
